Nifhmu t-Trasformazzjoni tat-Tkessiħ tal-Azzar



I Metodi ta' Tkessiħ



L-azzar primarjament jgħaddi minn żewġ tipi ta 'metodi ta' tkessiħ: tkessiħ iżotermiku u tkessiħ kontinwu.



Tkessiħ iżotermiku

F'dan il-metodu, l-azzar jissaħħan għal stat awstenitiku u mbagħad jitkessaħ malajr għal temperatura speċifika, fejn jinżamm għal ċertu perjodu, li jippermetti li l-awstenite tittrasforma qabel aktar tkessiħ għat-temperatura tal-kamra. Dan l-approċċ jippermetti kontroll preċiż fuq it-temperatura u l-ħin tat-trasformazzjoni, li jirriżulta f'mikrostrutturi u proprjetajiet speċifiċi.



▲ Tkessiħ u Temperatura iżotermiku



Tkessiħ Kontinwu

Hawnhekk, l-azzar, inizjalment fi stat awstenitiku, jitkessaħ kontinwament sa temperatura tal-kamra b'rati differenti (eż., tkessiħ bl-arja, tkessiħ tal-forn, tkessiħ taż-żejt, tkessiħ bl-ilma, eċċ.). Ir-rata tat-tkessiħ f'dan il-metodu tinfluwenza l-proċess ta 'trasformazzjoni ta' austenite u l-mikrostruttura finali.



▲ Tkessiħ u Temperatura Kontinwi





II Kurvi ta' Trasformazzjoni Isotermika ta' Austenite Supercooled



▲ Kurva ta 'trasformazzjoni iżotermika ta' austenite supercooled ta 'azzar eutectoid



Il-kurva C (magħrufa wkoll bħala l-kurva ta 'trasformazzjoni iżotermika ta' austenite supercooled jew kurva TTT) għall-azzar tal-karbonju eutectoid turi r-relazzjoni bejn it-temperatura tat-trasformazzjoni, il-ħin, u l-prodotti tat-trasformazzjoni meta l-azzar ikun fi stat awstenitiku supercooled.



Diviżjoni tar-Reġjuni C-Curve

Żona ta' Austenite supercooled:Jinsab fuq ix-xellug tal-linja tal-bidu tat-trasformazzjoni fuq il-kurva C, din iż-żona tirrappreżenta ż-żona fejn l-austenite supercooled għadha ma ttrasformatx.



Żona tal-Prodotti tat-Trasformazzjoni:Li tinsab fuq il-lemin tal-linja tat-tmiem tat-trasformazzjoni u 'l fuq mill-punt Ms, din iż-żona tindika fejn l-austenite supercooled ittrasformat fil-prodotti tagħha.



Żona ta' Progress tat-Trasformazzjoni:Din iż-żona tinsab bejn il-linji tal-bidu u t-tmiem tat-trasformazzjoni, li tindika l-proċess ta 'trasformazzjoni li għaddej ta' austenite supercooled.



Linji tal-C-Curve u s-Sinifikat Fiżiku Tagħhom

Linja tal-Bidu tat-Trasformazzjoni:Kurva li tgħaqqad il-punti fejn l-austenite supercooled tibda tittrasforma, li turi ż-żmien li tieħu biex l-austenite tibda tittrasforma f'temperaturi differenti.



Linja tat-Tmiem tat-Trasformazzjoni:Jindika l-ħin meħtieġ biex l-austenite tlesti t-trasformazzjoni tagħha f'temperaturi differenti.

Ms Line: Linja orizzontali li tindika t-temperatura tal-bidu għat-trasformazzjoni martensitika, li timmarka l-punt fejn l-austenite tibda tittrasforma f'martensite.



Linja Mf (xi kultant imsejħa l-Punt Mf):Linja orizzontali li tirrappreżenta t-temperatura tat-tmiem għat-trasformazzjoni martensitika, fejn l-awstenite tittrasforma kompletament f'martensite.



Sinifikat tal-Imnieħer tas-C-Curve

F'madwar 550 grad, il-kurva C tal-azzar tal-karbonju eutectoid turi liwja magħrufa bħala l-imnieħer tal-kurva. It-temperatura korrispondenti tissejjaħ it-temperatura ta 'l-imnieħer, fejn ir-rata ta' trasformazzjoni ta 'austenite hija l-aktar mgħaġġla. Fuq dan l-imnieħer, l-austenite primarjament tgħaddi minn trasformazzjoni perlitika; taħt dan l-imnieħer, isseħħ trasformazzjoni bainitika; u taħt il-punt Ms, isseħħ trasformazzjoni martensitika.



Fatturi Ewlenin li Jinfluwenzaw il-Forma u l-Pożizzjoni tal-Kurva C

Kompożizzjoni Kimika tal-Azzar:Il-kontenut tal-karbonju u l-elementi tal-liga jaffettwaw l-istabbiltà u l-proċess ta 'trasformazzjoni tal-awstenite. Ġeneralment, żieda fil-kontenut tal-karbonju tbiddel il-kurva C lejn il-lemin, filwaqt li elementi tal-liga (ħlief Co u Al) iżidu l-istabbiltà tal-awstenite u jbiddlu l-forma tal-kurva C.



Mikrostruttura tal-Austenite:Ħbub awstenitiċi ifjen jipprovdu aktar konfini tal-qamħ għal kull unità ta 'żona, li jiffaċilitaw in-nukleazzjoni u t-tkabbir ta' prodotti ta 'trasformazzjoni, u b'hekk jaffettwaw il-pożizzjoni u l-għamla tal-kurva C.



Temperatura ta' Awstenitizzazzjoni u Ħin ta' Żamma:Temperaturi ogħla ta 'awstenitizzazzjoni u ħinijiet ta' żamma itwal iwasslu għal qmuħ awstenitiċi oħxon, li jċaqalqu l-kurva C aktar lejn il-lemin.





III Kurva ta' Trasformazzjoni ta' Tkessiħ Kontinwu ta' Austenite Supercooled



▲ Kurva ta 'Trasformazzjoni ta' Tkessiħ Kontinwu ta 'Austenite Supercooled



▲ Il-parametri li jikkorrispondu għal kull ittra



Il-Kurva tat-Trasformazzjoni tat-Tkessiħ Kontinwu (kurva CCT) hija għodda importanti użata biex tiddeskrivi l-proċess ta 'trasformazzjoni tal-fażi ta' austenite supercooled taħt kundizzjonijiet ta 'tkessiħ kontinwu. Jirrifletti l-mudelli ta 'trasformazzjoni ta' austenite supercooled b'rati ta 'tkessiħ differenti u jservi bħala bażi għall-analiżi tal-mikrostruttura u l-prestazzjoni tal-prodotti tat-trasformazzjoni. Hija wkoll referenza essenzjali għall-formulazzjoni ta 'proċessi ta' trattament tas-sħana.



Definizzjoni u Sinifikat tal-Kurva CCT

Il-kurva tas-CCT, jew kurva tat-Trasformazzjoni tat-Tkessiħ Kontinwu, tirreġistra t-temperaturi tal-bidu u tat-tmiem u l-ħinijiet li fihom l-austenite supercooled tittrasforma f'fażijiet differenti (bħal pearlite, bainite, martensite, eċċ.) taħt rati ta 'tkessiħ differenti. Din il-kurva hija sinifikanti biex wieħed jifhem il-proċess ta 'trasformazzjoni tal-fażi tal-azzar, jottimizza l-proċessi tat-trattament tas-sħana, u jbassar il-proprjetajiet tal-komponenti tal-azzar.



Metodu ta' Determinazzjoni tal-Kurva CCT

Il-metodu tad-determinazzjoni tal-kurva CCT normalment jinvolvi l-passi li ġejjin:



Preparazzjoni tal-kampjun:Agħżel kampjuni rappreżentattivi tal-azzar u ssuġġettahom għal trattament awstenizzanti biex tiżgura li l-kampjuni kollha jkollhom l-istess mikrostruttura inizjali qabel il-kejl.



Tkessiħ Kontinwu:Kontinwament kessaħ il-kampjuni awstenitizzati b'rati kostanti differenti filwaqt li tirreġistra d-dejta dwar it-temperatura u l-ħin matul il-proċess tat-tkessiħ.



Analiżi tal-Prodott tat-Trasformazzjoni:Matul jew wara t-tkessiħ, iddetermina t-tip u l-kwantità ta 'prodotti ta' trasformazzjoni permezz ta 'analiżi metallografika jew metodi oħra.



Plottjar tal-Kurva:Ippjana t-temperatura tal-bidu u tat-tmiem u d-data tal-ħin għal trasformazzjonijiet b'rati ta 'tkessiħ differenti fuq chart ta' koordinati "logaritmika tat-temperatura-ħin" biex tifforma l-kurva CCT.



Karatteristiċi tal-Kurva CCT

Reġjuni tat-Trasformazzjoni:Il-kurva CCT ġeneralment tinkludi reġjuni għat-trasformazzjoni tal-perlit, trasformazzjoni bainite (għal ċerti azzar), u trasformazzjoni martensite. Dawn ir-reġjuni jikkorrispondu għall-proċessi ta 'trasformazzjoni tal-fażi li jseħħu b'rati ta' tkessiħ differenti.



Rati Kritiċi ta' Tkessiħ:Jeżistu żewġ rati ta' tkessiħ kritiku importanti fi ħdan il-kurva CCT: ir-rata ta' tkessiħ kritika ta' fuq (Vk) u r-rata ta' tkessiħ kritika aktar baxxa (Vk'). Ir-rata ta 'tkessiħ kritika ta' fuq hija r-rata minima meħtieġa biex jiġi żgurat li l-austenite ma jiddekomponix waqt it-tkessiħ kontinwu u jkun kompletament supercooled fir-reġjun tal-martensite. Ir-rata ta 'tkessiħ kritika aktar baxxa hija r-rata massima li tiżgura li l-austenite tiddekomponi bis-sħiħ mingħajr ma tgħaddi minn trasformazzjoni martensitika waqt tkessiħ kontinwu.



Kumplessità tat-Trasformazzjoni:It-trasformazzjoni kontinwa tat-tkessiħ hija aktar kumplessa mit-trasformazzjoni iżotermali. Peress li l-proċess ta 'tkessiħ kontinwu jgħaddi minn diversi reġjuni tat-temperatura tat-trasformazzjoni b'mod sekwenzjali, trasformazzjonijiet multipli jistgħu jseħħu f'sekwenza, u rati ta' tkessiħ differenti jistgħu jwasslu għal prodotti ta 'trasformazzjoni differenti u kwantitajiet relattivi.



Applikazzjonijiet tal-Kurva CCT

Formulazzjoni tal-Proċess tat-Trattament tas-Sħana:Il-kurva CCT tista 'tipprovdi għarfien dwar il-prodotti tat-trasformazzjoni u l-bidliet fil-prestazzjoni tal-azzar b'rati ta' tkessiħ differenti, li tippermetti l-formulazzjoni ta 'parametri ta' trattament tas-sħana raġonevoli bħal temperatura tat-tisħin, ħin taż-żamma u rata tat-tkessiħ.



Tbassir tal-Prestazzjoni:Il-kurva CCT tista 'tintuża biex tbassar il-proprjetajiet tal-komponenti tal-azzar taħt kundizzjonijiet speċifiċi ta' trattament tas-sħana, bħal ebusija, saħħa u toughness.



Għażla tal-Materjal:Matul l-għażla tal-materjal, il-kurvi CCT ta 'materjali differenti jistgħu jitqabblu biex jevalwaw il-prestazzjoni tat-trattament tas-sħana tagħhom u l-applikazzjonijiet potenzjali.





IV Tipi ta' Trasformazzjoni ta' Tkessiħ



▲ Trasformazzjonijiet differenti taħt it-temperatura A



▲ Trasformazzjonijiet differenti taħt it-temperatura A



It-trasformazzjonijiet tat-tkessiħ ta 'l-azzar jinkludu prinċipalment it-trasformazzjoni tal-pearlite, it-trasformazzjoni ta' bainite, u t-trasformazzjoni tal-martensite.



Trasformazzjoni Pearlite:Din it-trasformazzjoni tad-diffużjoni f'temperatura għolja titlesta permezz ta 'proċessi ta' nukleazzjoni u tkabbir. Il-morfoloġija tal-pearlite tinbidel bit-temperatura tal-formazzjoni li tonqos; l-ispazjar interlamellari jonqos, u s-saħħa u l-ebusija jiżdiedu filwaqt li tinżamm duttilità tajba u toughness.



Trasformazzjoni Bainite:Li jseħħu fil-medda ta 'temperatura medja, it-trasformazzjoni ta' bainite hija trasformazzjoni semi-diffużjoni. Bainite teżisti f'diversi forom, bħal bainite ta 'fuq u bainite t'isfel, u l-proprjetajiet tiegħu jinsabu bejn dawk tal-pearlite u l-martensite.



Trasformazzjoni tal-Martensite:Din it-trasformazzjoni b'temperatura baxxa u mingħajr tixrid tirriżulta f'martensite ikkaratterizzata minn ebusija u saħħa għolja iżda duttilità u toughness aktar baxxi. Martensite jista 'jkun simili għal lath jew pjanċa, li jikkorrispondu għal azzar b'karbonju baxx u b'karbonju għoli, rispettivament.





V Relazzjoni Bejn Trasformazzjoni ta' Tkessiħ Kontinwu u Trasformazzjoni Isotermika

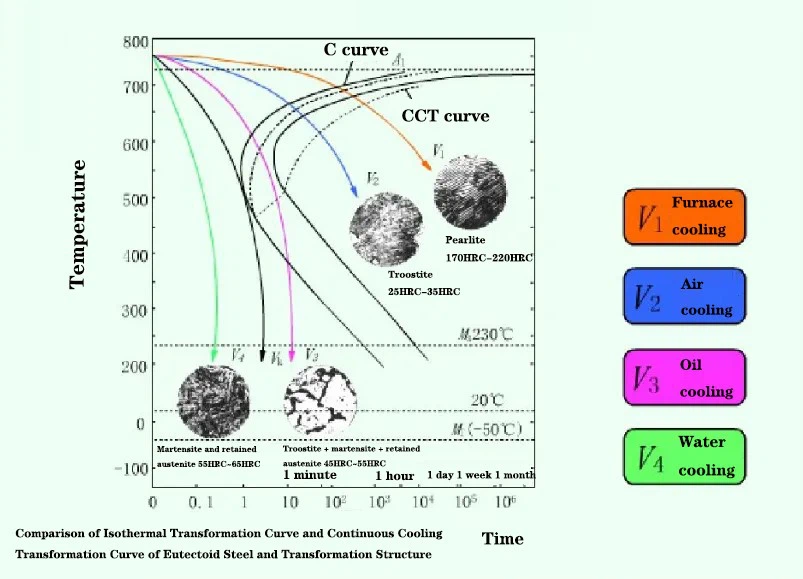

▲ Tqabbil tal-Kurva tat-Trasformazzjoni tat-Tkessiħ Isotermali tal-Azzar Eutectoid u l-Istruttura tat-Trasformazzjoni



Relazzjoni

Kemm it-trasformazzjoni kontinwa tat-tkessiħ kif ukoll it-trasformazzjoni iżotermika huma metodi importanti ta 'trasformazzjoni tal-fażi tal-awstenite fit-trattament tas-sħana. Huma kruċjali biex jifhmu l-imġiba tat-trasformazzjoni tal-fażi tal-materjali, jifformulaw proċessi ta 'trattament tas-sħana, u jbassru l-proprjetajiet tal-materjal. F'ċerti każijiet, il-proċess tat-trasformazzjoni tat-tkessiħ kontinwu jista 'jiġi analizzat bejn wieħed u ieħor bl-użu tad-dijagramma tat-trasformazzjoni iżotermali (kurva C) minħabba d-diffikultà relattiva fid-determinazzjoni tad-dijagramma tat-trasformazzjoni tat-tkessiħ kontinwu.



Differenzi

Kundizzjonijiet tat-Trasformazzjoni:It-trasformazzjoni tat-tkessiħ kontinwu sseħħ taħt kundizzjonijiet ta 'temperatura li jinbidlu kontinwament, filwaqt li trasformazzjoni iżotermika sseħħ f'temperatura kostanti speċifika.



Proċess ta' Trasformazzjoni:Waqt it-tkessiħ kontinwu, l-austenite supercooled itemm it-trasformazzjoni tal-fażi tiegħu f'firxa ta 'temperatura, li potenzjalment jirriżulta f'trasformazzjoni irregolari. Il-mikrostruttura inizjalment trasformata tista 'tkun aktar oħxon, filwaqt li l-mikrostruttura trasformata aktar tard tista' tkun ifjen, ħafna drabi twassal għal taħlita ta 'mikrostrutturi varji. It-trasformazzjoni iżotermika, min-naħa l-oħra, isseħħ taħt kundizzjonijiet ta 'temperatura kostanti, li twassal għal trasformazzjoni ta' fażi relattivament uniformi.



Prodotti tat-Trasformazzjoni:Minħabba l-kundizzjonijiet ta 'trasformazzjoni differenti, it-tipi u l-proporzjonijiet ta' prodotti ta 'trasformazzjoni miksuba miż-żewġ metodi jistgħu jvarjaw. Pereżempju, fl-azzar eutectoid, it-tkessiħ kontinwu jista 'jirriżulta biss f'trasformazzjoni perlitika mingħajr bainite, filwaqt li kundizzjonijiet ta' trasformazzjoni iżotermali jistgħu jagħtu varjetà aktar rikka ta 'prodotti ta' trasformazzjoni tal-fażi.



Applikazzjonijiet u Għażla

Fil-produzzjoni prattika, l-għażla bejn it-trasformazzjoni tat-tkessiħ kontinwu u t-trasformazzjoni iżotermali tiddependi fuq il-kompożizzjoni kimika tal-materjal speċifiku, il-mikrostruttura, u l-effetti mixtieqa tat-trattament tas-sħana u r-rekwiżiti tal-prestazzjoni. It-trasformazzjoni kontinwa tat-tkessiħ hija tipikament użata fil-produzzjoni fuq skala kbira u l-ipproċessar kontinwu minħabba s-sempliċità u l-ispiża aktar baxxa tagħha. B'kuntrast, it-trasformazzjoni iżotermika hija aktar adattata għal xenarji li jeħtieġu kontroll preċiż fuq il-proċess ta 'trasformazzjoni tal-fażi u t-tipi ta' prodotti, bħal fil-preparazzjoni ta 'materjali high-end u l-produzzjoni ta' partijiet b'rekwiżiti ta 'prestazzjoni speċjali.





VI. Fatturi li Jinfluwenzaw it-Trasformazzjoni tat-Tkessiħ



Kompożizzjoni Austenite

Il-kontenut tal-karbonju u l-elementi tal-liga jaffettwaw l-istabbiltà u l-proċess ta 'trasformazzjoni tal-awstenite. Pereżempju, iż-żieda fil-kontenut tal-karbonju tbiddel il-kurva C lejn il-lemin, u l-elementi tal-liga (ħlief Co u Al) maħlul fl-awstenite jtejbu l-istabbiltà tiegħu u jbiddlu l-forma tal-kurva C.



Mikrostruttura Austenite

Ħbub ta 'austenite ifjen, b'aktar konfini tal-qamħ għal kull unità ta' żona, jiffaċilitaw in-nukleazzjoni u t-tkabbir ta 'prodotti ta' trasformazzjoni.



Stress u Deformazzjoni tal-plastik

Austenite supercooled taħt stress tensili jaċċellera t-trasformazzjoni, filwaqt li l-istress kompressiv għandu l-effett oppost. Id-deformazzjoni tal-plastik tħaffef ukoll it-trasformazzjoni tal-awstenite.





VII. Applikazzjonijiet tat-Trasformazzjoni tat-Tkessiħ



Il-fehim tat-trasformazzjoni tat-tkessiħ tal-azzar huwa kruċjali għall-formulazzjoni tal-proċessi tat-trattament tas-sħana. Billi tikkontrolla l-metodu u r-rata tat-tkessiħ, jista 'jiġi prodott azzar b'mikrostrutturi u proprjetajiet differenti biex jissodisfa diversi rekwiżiti. Pereżempju, il-proċess tat-tifi malajr jibred l-azzar biex jifforma struttura martensitika, u b'hekk iżid l-ebusija u s-saħħa; il-proċess tat-tempra jinvolvi tisħin u żamma wara t-tifi biex ittaffi l-istress intern u jtejjeb it-toughness.



It-trasformazzjoni tat-tkessiħ fl-azzar hija aspett kritiku tal-proċess tat-trattament tas-sħana, influwenzat minn fatturi numerużi u kumplessi. F'applikazzjonijiet prattiċi, l-għażla tal-metodu ta 'tkessiħ u r-rata xierqa bbażati fuq kundizzjonijiet speċifiċi hija meħtieġa biex tinkiseb il-mikrostruttura u l-proprjetajiet mixtieqa.
